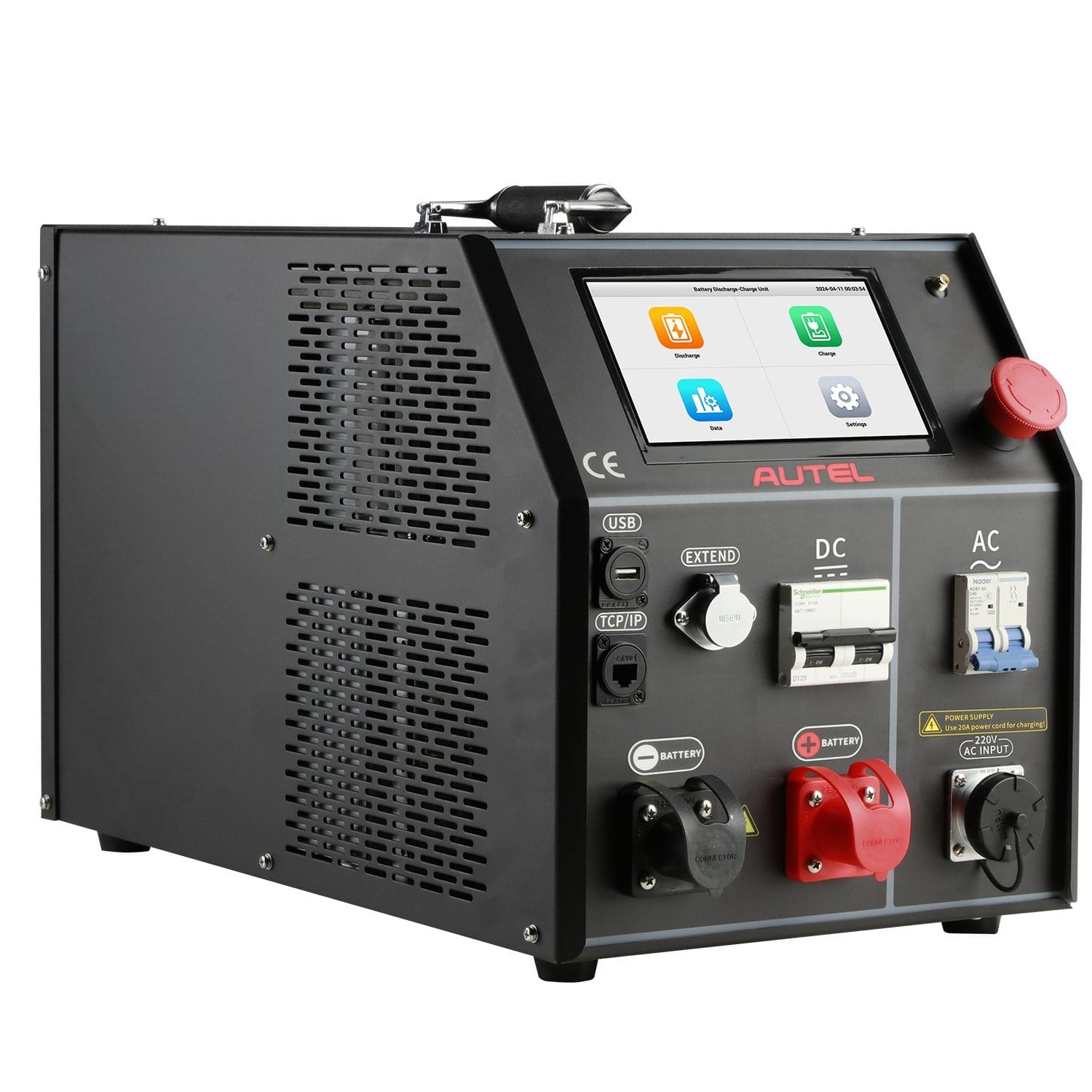

Autel MaxiEV CDT100 Cargador y Descargador EV

El Autel MaxiEV CDT100 es una unidad profesional de carga y descarga para baterías de vehículos eléctricos e híbridos. Está diseñada para realizar procesos controlados de carga, descarga y activación sobre módulos y packs de baterías de litio, facilitando las tareas de diagnóstico, mantenimiento, reparación y preparación de baterías.

Gracias a su diseño de amplio rango de tensión, permite trabajar con diferentes configuraciones de baterías. Además, ofrece control de corriente y potencia durante los procesos de carga y descarga, junto con monitoreo de los datos de las celdas.

Características principales

• Carga y descarga controlada: permite realizar procesos de carga y descarga adaptados a diferentes necesidades de mantenimiento y reparación.
• Pruebas de activación: incorpora un modo específico para realizar procesos de activación sobre módulos de baterías.
• Monitoreo de celdas: permite visualizar información individual de las celdas, incluyendo los valores máximos y mínimos.
• Control de corriente y potencia: permite configurar los parámetros de trabajo según el proceso que se esté realizando.
• Visualización de datos: la información puede consultarse mediante gráficos, columnas y reportes desde la pantalla del equipo.
• Registro de información: dispone de memoria interna y permite descargar datos mediante USB.
• Sistemas de protección: incorpora advertencias frente a inversión de polaridad, sobrecorriente, sobretensión, sobretemperatura y otras condiciones de funcionamiento.
• Aplicaciones profesionales: adecuado para talleres especializados en vehículos eléctricos, reparación de baterías, centros de reparación de carrocería, concesionarios y áreas de almacenamiento o transporte de vehículos EV.

Aplicaciones del Autel MaxiEV CDT100

El CDT100 puede utilizarse en diferentes etapas del trabajo con baterías de vehículos eléctricos e híbridos. Por ejemplo, permite realizar una descarga controlada antes del transporte o de determinadas operaciones de reparación. Asimismo, puede utilizarse para cargar la batería antes, durante o después de una intervención.

En talleres de reparación de baterías, permite realizar pruebas de carga y descarga sobre módulos o packs para evaluar su comportamiento durante el proceso. Además, Autel contempla su utilización en tareas relacionadas con la preparación de baterías para transporte y almacenamiento.

Control de carga y descarga

El equipo permite trabajar mediante diferentes modos de operación. La descarga puede realizarse mediante corriente constante o potencia constante, mientras que la carga utiliza un control de corriente constante y tensión constante.

De esta manera, el operador puede establecer un proceso controlado de acuerdo con las características del módulo o pack que se está interviniendo. El equipo también permite visualizar los datos obtenidos durante las pruebas para facilitar el seguimiento del proceso.

Monitoreo de las celdas

El MaxiEV CDT100 permite adquirir y visualizar información de las celdas individuales. La pantalla muestra los valores de las celdas y permite identificar los valores máximos y mínimos durante las pruebas.

Esta información resulta especialmente útil durante los procesos de diagnóstico y mantenimiento de baterías, ya que permite observar el comportamiento de las diferentes celdas mientras el módulo o pack se encuentra en proceso de carga o descarga.

Especificaciones técnicas

• Rango de tensión de carga/descarga: 2 a 285 V DC.
• Rango de trabajo: 2 a 250 V; rango máximo 285 V.
• Corriente de descarga: 0 a 150 A.
• Corriente de carga: 0 a 100 A.
• Potencia máxima de descarga: 7,2 kW.
• Potencia máxima de carga: 4,4 kW con alimentación de 220 V AC.
• Potencia máxima de carga a 110 V AC: 2,2 kW.
• Rango de tensión de celda: 0 a 5 V.
• Precisión de tensión de celda: ±0,1 % FS + 5 mV.
• Precisión de tensión del módulo: ±0,5 % FS + 0,3 V.
• Precisión de corriente de prueba: ±1 % FS + 0,2 A.
• Modo de descarga: corriente constante y potencia constante.
• Control de carga: corriente constante + tensión constante.
• Comunicación: RS485 y USB.
• Memoria interna: 8 GB.
• Alimentación: 100 a 264 V AC, monofásica, trifilar.
• Frecuencia de alimentación: 45 a 65 Hz.
• Refrigeración: por aire forzado.
• Temperatura de trabajo: -5 °C a 50 °C.
• Temperatura de almacenamiento: -20 °C a 70 °C.
• Humedad relativa: 0 a 90 % a 40 ±2 °C.
• Altitud nominal: hasta 4000 m.
• Nivel de ruido: inferior a 60 dB.
• Dimensiones: 530 × 300 × 350 mm.
• Peso: 23,4 kg.

Sistemas de protección

Para trabajar con baterías de alta tensión, el CDT100 incorpora diferentes sistemas de protección y advertencias. El equipo informa mediante la pantalla y señales acústicas ante condiciones como sobretensión de entrada, inversión de polaridad, sobrecorriente, sobretemperatura y problemas de comunicación.

Por esta razón, el uso debe realizarse siguiendo los procedimientos de seguridad indicados por el fabricante y utilizando los elementos de protección adecuados para trabajos con baterías de alta tensión.

Uso profesional en baterías EV

El Autel MaxiEV CDT100 está orientado a profesionales que trabajan con baterías de vehículos eléctricos e híbridos y necesitan realizar procesos controlados de carga y descarga. Su amplio rango de tensión permite utilizarlo con diferentes módulos y configuraciones de baterías.

Además, sus funciones de monitoreo, adquisición de datos y control de corriente y potencia permiten utilizar el equipo en tareas de reparación, mantenimiento, evaluación y preparación de baterías.

Contenido y configuración

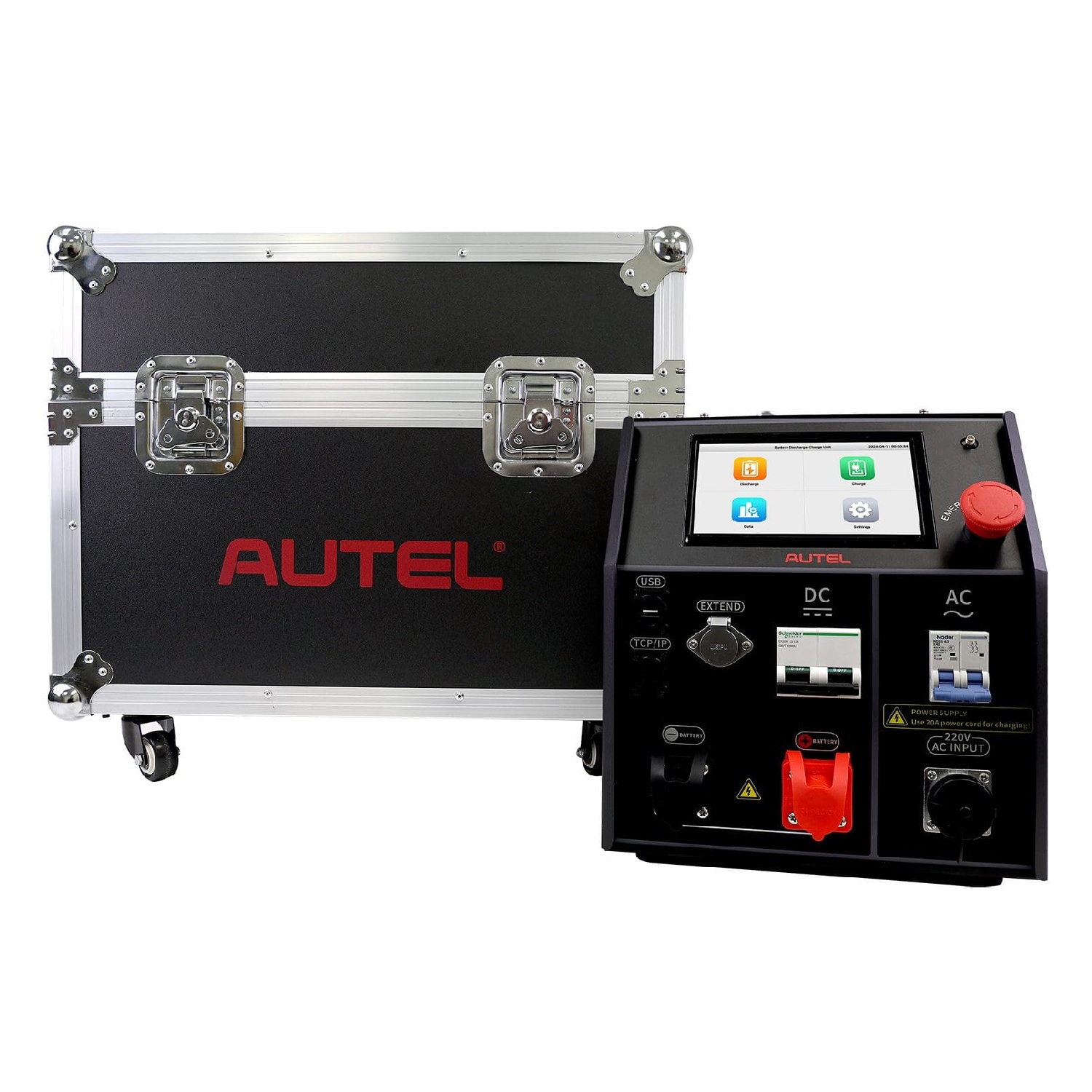

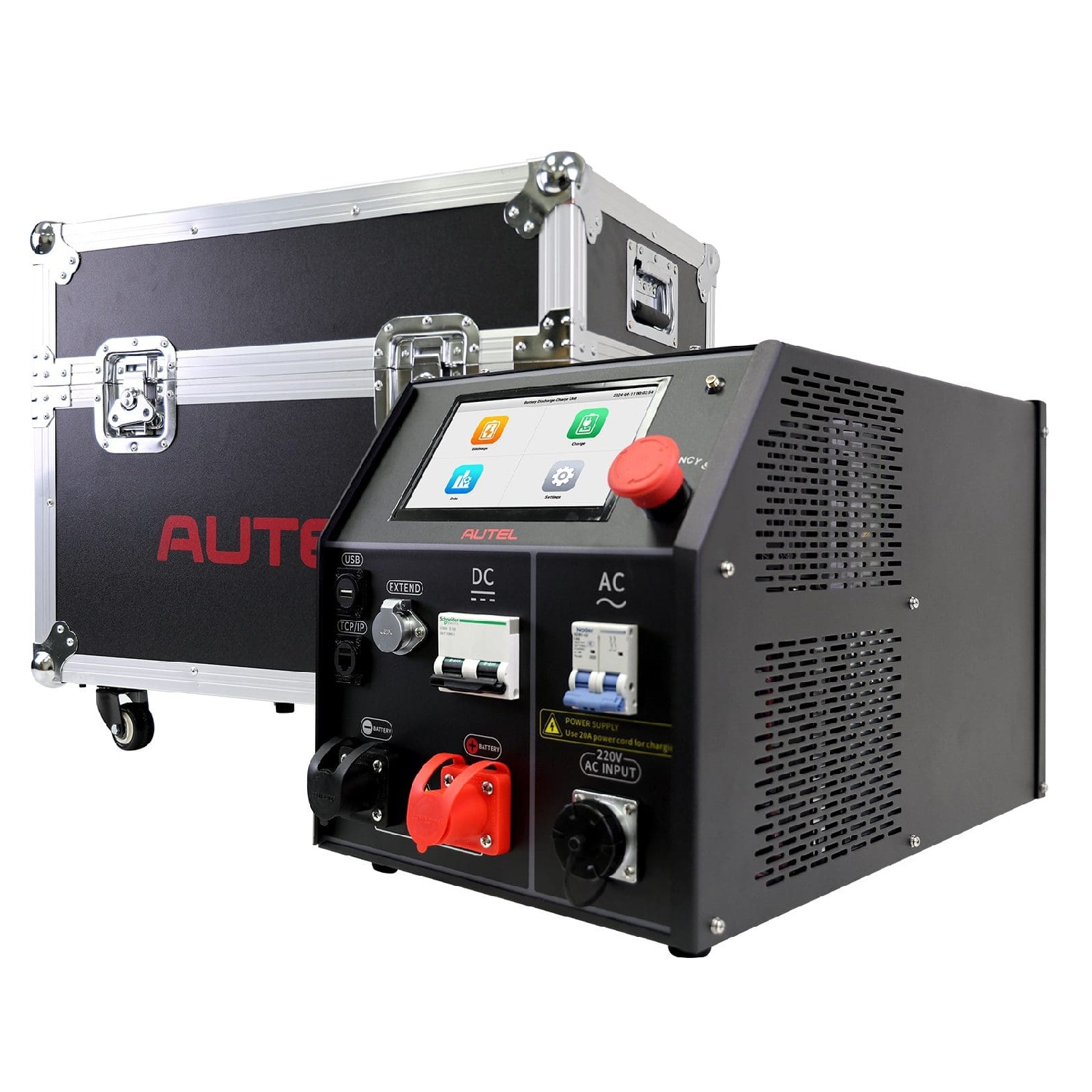

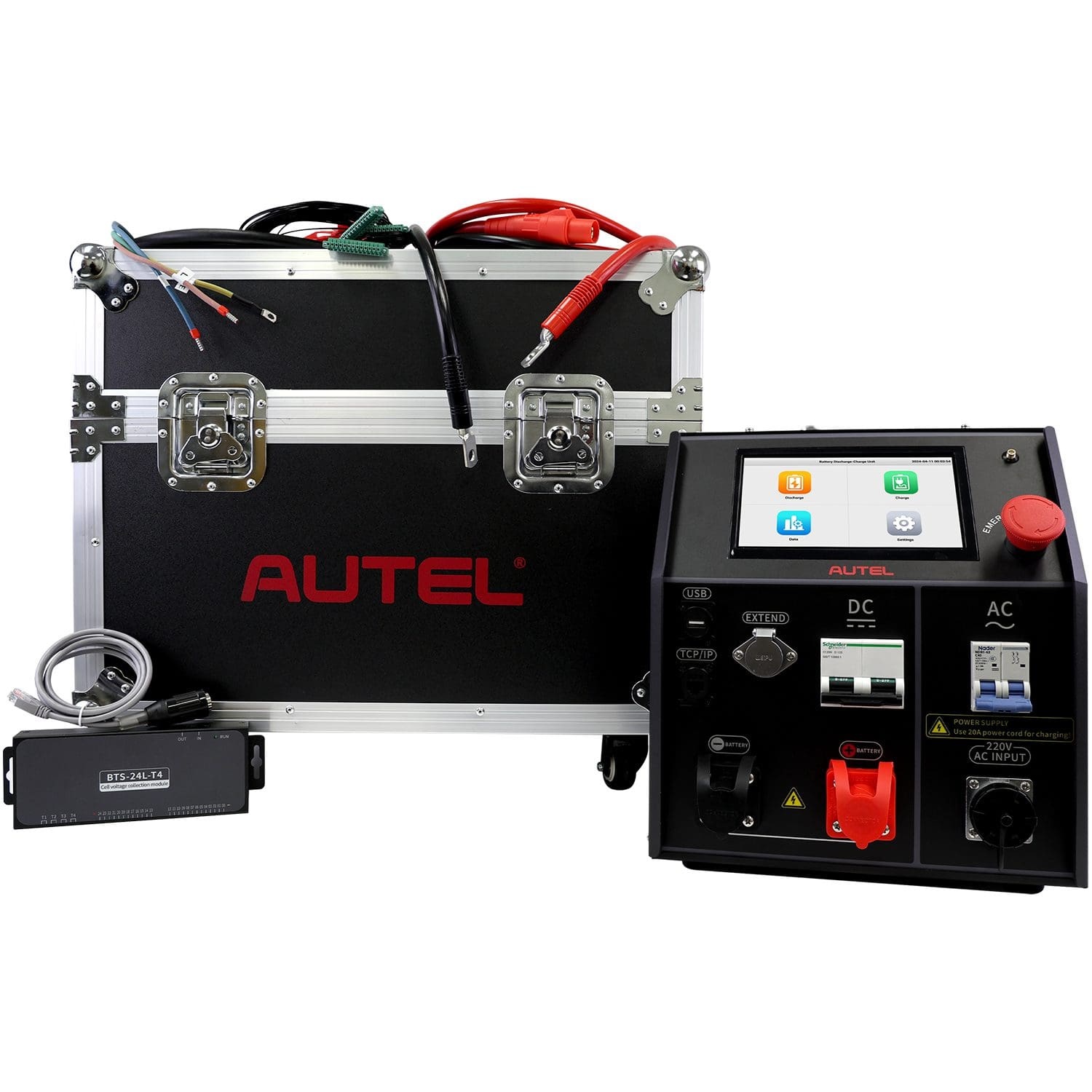

La configuración del CDT100 contempla la unidad principal, cables de prueba, cables de adquisición de datos, cable de alimentación AC, memoria USB, manual de usuario y maletín de transporte. La configuración final debe verificarse de acuerdo con el listado de contenido correspondiente al equipo suministrado.

Importante: el Autel MaxiEV CDT100 es un equipo profesional para trabajo con baterías de alta tensión. Su operación requiere capacitación adecuada y el cumplimiento de los procedimientos de seguridad indicados por Autel.
