Launch EVB 624
Ecualizador inalámbrico modular para celdas de baterías de vehículos eléctricos
El Launch EVB 624 es un equipo profesional diseñado para el balanceo, carga y descarga de celdas en paquetes de baterías de alto voltaje de vehículos eléctricos e híbridos.
Permite igualar los niveles de voltaje entre celdas, especialmente después del reemplazo de una celda, durante tareas de mantenimiento o en procesos de reacondicionamiento de módulos de batería HV.
Su sistema modular permite trabajar con hasta 24 canales en total, utilizando 6 módulos ecualizadores de 4 canales cada uno. La unidad principal se comunica de forma inalámbrica con los módulos, facilitando la conexión y el control del proceso.
¿Para qué sirve el Launch EVB 624?
El EVB 624 se utiliza para corregir diferencias de voltaje entre celdas dentro de paquetes de baterías de vehículos eléctricos.
Cuando se reemplaza una celda o se realiza mantenimiento sobre un módulo de batería, puede existir una diferencia de tensión entre las celdas nuevas y las existentes. El EVB 624 permite realizar procesos de carga, descarga o balanceo para igualar esos niveles antes de volver a poner el sistema en funcionamiento.
- Balanceo de celdas en baterías HV.
- Carga y descarga de celdas.
- Ecualización de voltaje entre celdas.
- Mantenimiento de módulos de batería de vehículos eléctricos.
- Reacondicionamiento de paquetes de baterías de litio.
- Soporte en trabajos técnicos posteriores al reemplazo de celdas.
Características principales
- Ecualizador inalámbrico modular para baterías EV.
- Hasta 24 canales de trabajo.
- Configuración de 6 módulos x 4 canales.
- Modos de trabajo: carga, descarga y balanceo.
- Comunicación inalámbrica mediante WLAN y Bluetooth.
- Monitoreo en tiempo real de voltaje, corriente y estado del proceso.
- Registro histórico de trabajos realizados.
- Exportación de datos mediante USB.
- Visualización de curvas y gráficos de proceso.

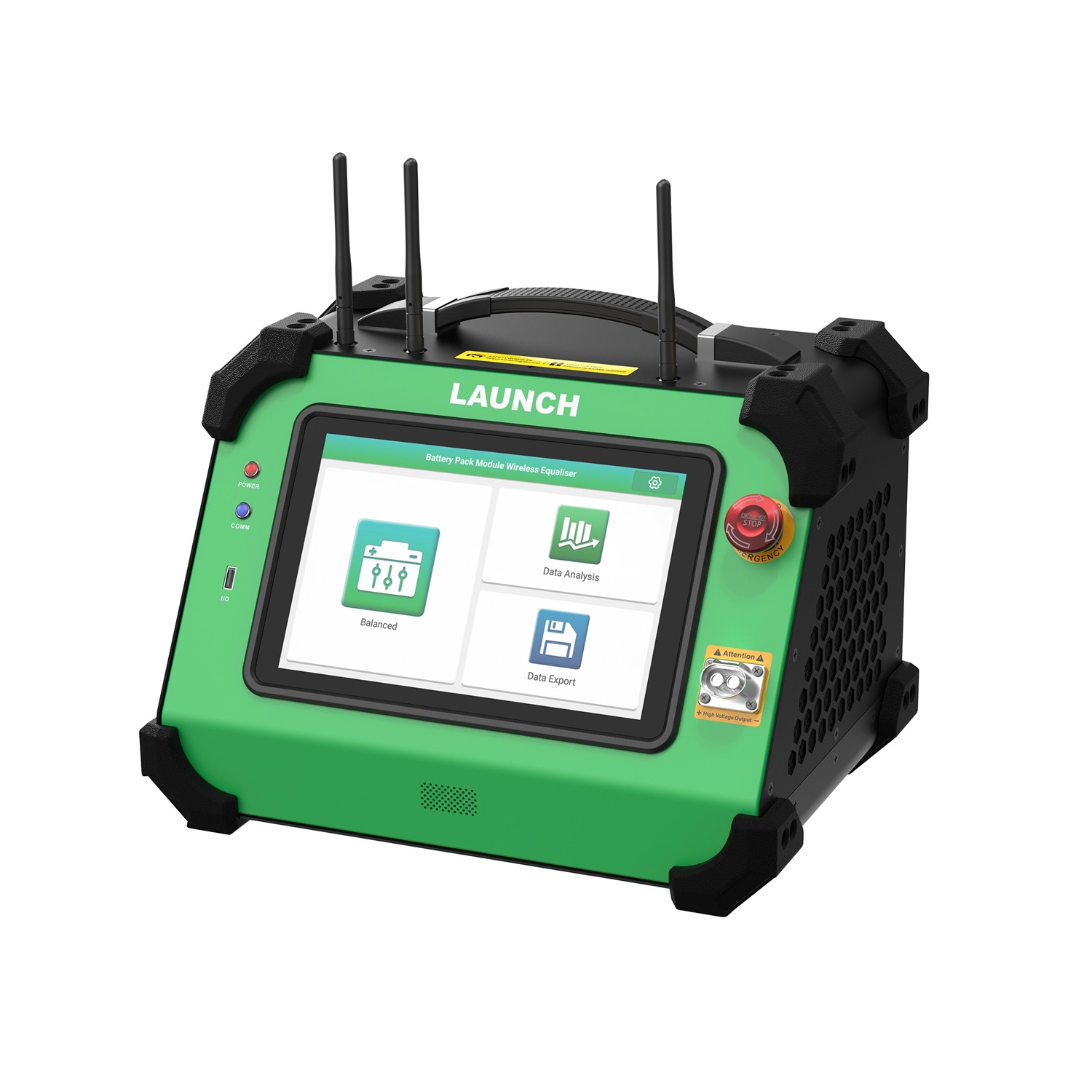

- Pantalla táctil de 10.1 pulgadas.
- Potencia de carga y descarga de hasta 3200 W.
- Diseño modular para facilitar el trabajo sobre distintos paquetes de batería.
Funcionamiento general
El sistema se compone de una unidad principal de control y módulos ecualizadores inalámbricos. Cada módulo puede trabajar con hasta 4 canales, conectándose mediante pinzas rojo/negro a las celdas o grupos de celdas del paquete de batería.
La unidad principal permite configurar el modo de trabajo, visualizar los valores de voltaje, corriente y estado del proceso, y guardar registros para su posterior análisis.
- Se ubican los módulos ecualizadores cerca del paquete de batería.
- Se conectan las pinzas a las celdas o grupos de celdas correspondientes.
- La unidad principal se vincula de forma inalámbrica con los módulos.
- Se selecciona el modo de trabajo: carga, descarga o balanceo.
- El equipo monitorea y controla el proceso hasta igualar los valores de voltaje requeridos.
Aplicaciones recomendadas
- Talleres especializados en vehículos eléctricos e híbridos.
- Centros de reparación de baterías HV.
- Técnicos que trabajan con mantenimiento de baterías de litio.
- Reacondicionamiento de módulos de baterías EV.
- Trabajos posteriores al reemplazo de celdas.
- Diagnóstico y mantenimiento de diferencias de voltaje entre celdas.
Compatibilidad de baterías
El Launch EVB 624 es compatible con distintos tipos de baterías de litio utilizadas en vehículos eléctricos, incluyendo:
- Baterías de litio ternarias.
- Baterías LiFePO4 / hierro fosfato.
- Baterías de manganato de litio.
- Baterías de titanato de litio.
- Otros paquetes de baterías de litio compatibles dentro del rango de trabajo del equipo.
Especificaciones técnicas
| Modelo | Launch EVB 624 |
| Tipo de equipo | Ecualizador inalámbrico modular para celdas de baterías EV |
| Canales máximos | Hasta 24 canales |
| Configuración | 6 módulos ecualizadores x 4 canales |
| Modos de trabajo | Carga, descarga y balanceo |
| Comunicación | WLAN / Bluetooth |
| Pantalla | Táctil de 10.1 pulgadas |
| Potencia de carga / descarga | 3200 W |
| Exportación de datos | USB |
| Aplicación | Baterías HV de vehículos eléctricos e híbridos |
Protecciones de seguridad
- Protección contra sobretensión.
- Protección contra subtensión.
- Protección contra sobrecorriente.
- Protección contra cortocircuito de salida.
- Protección contra polaridad inversa.
- Protección contra sobretemperatura.
Contenido del equipo

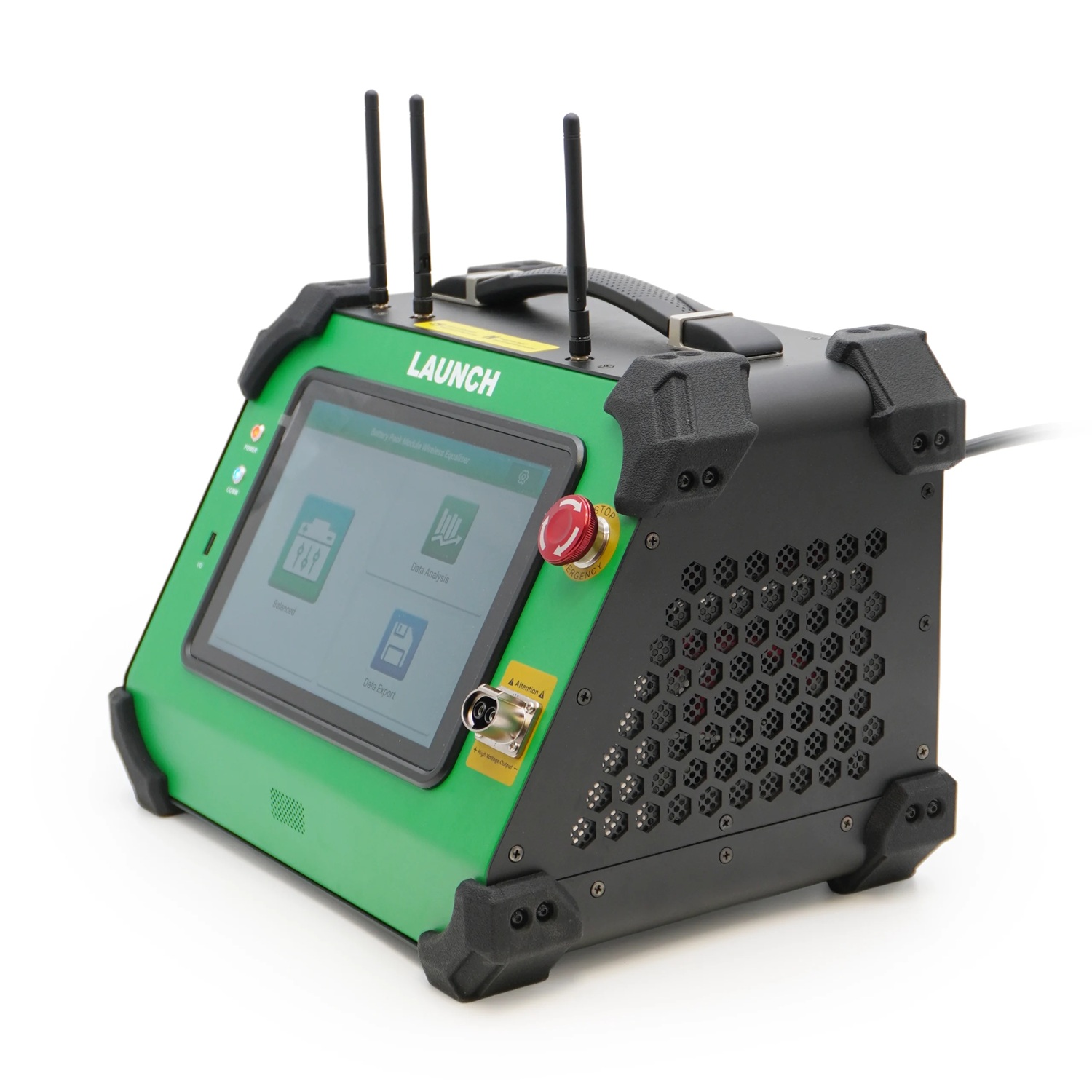

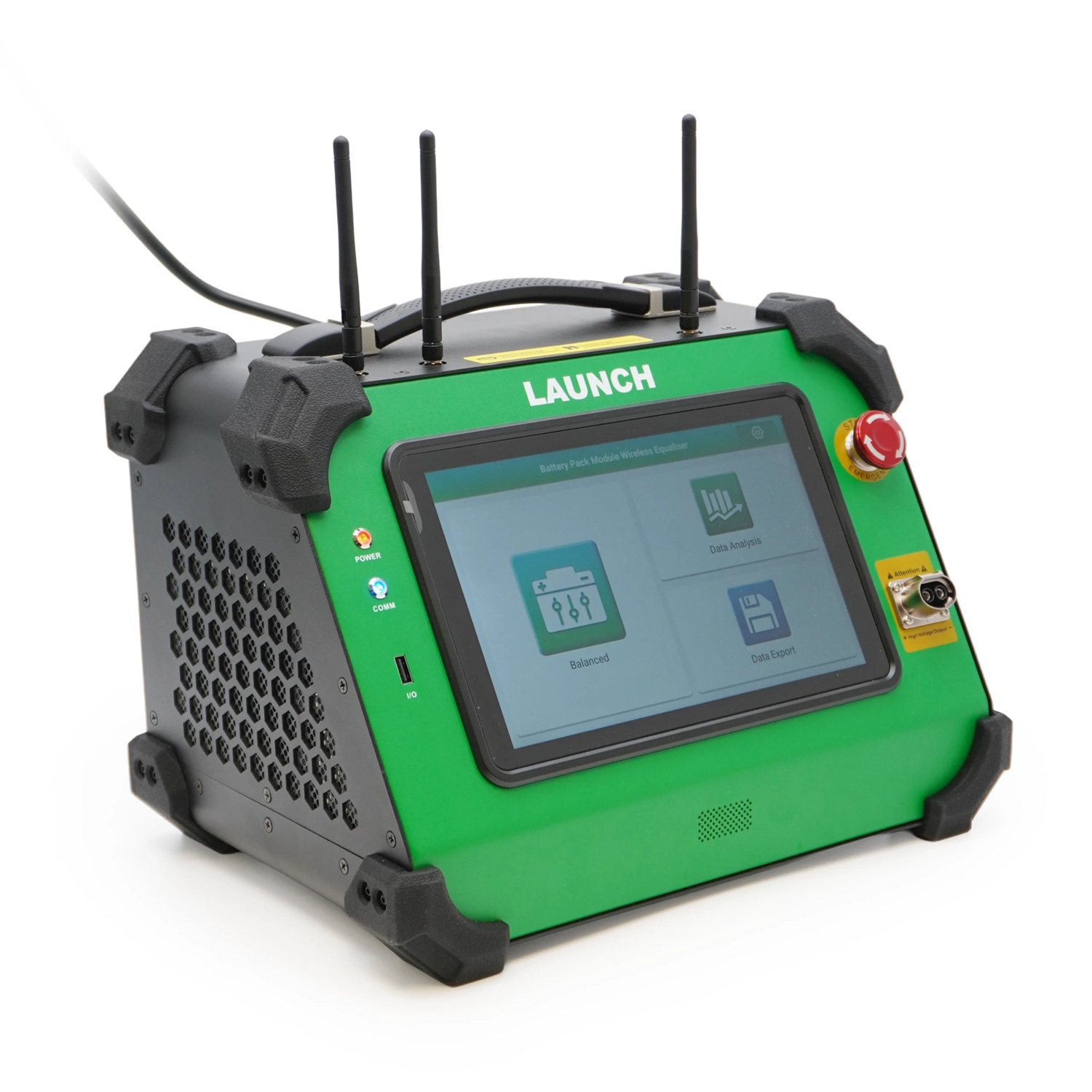

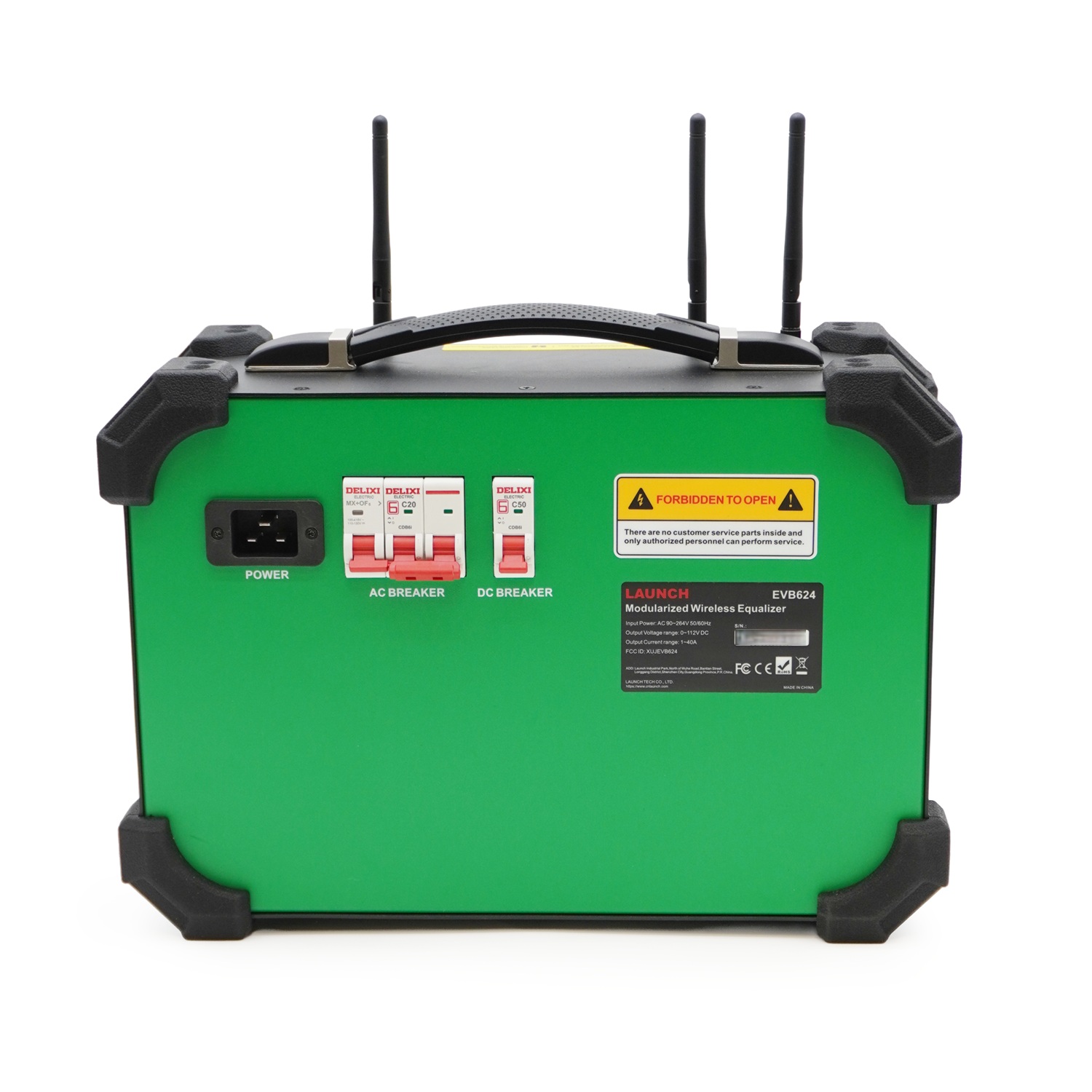

- Unidad principal de control.

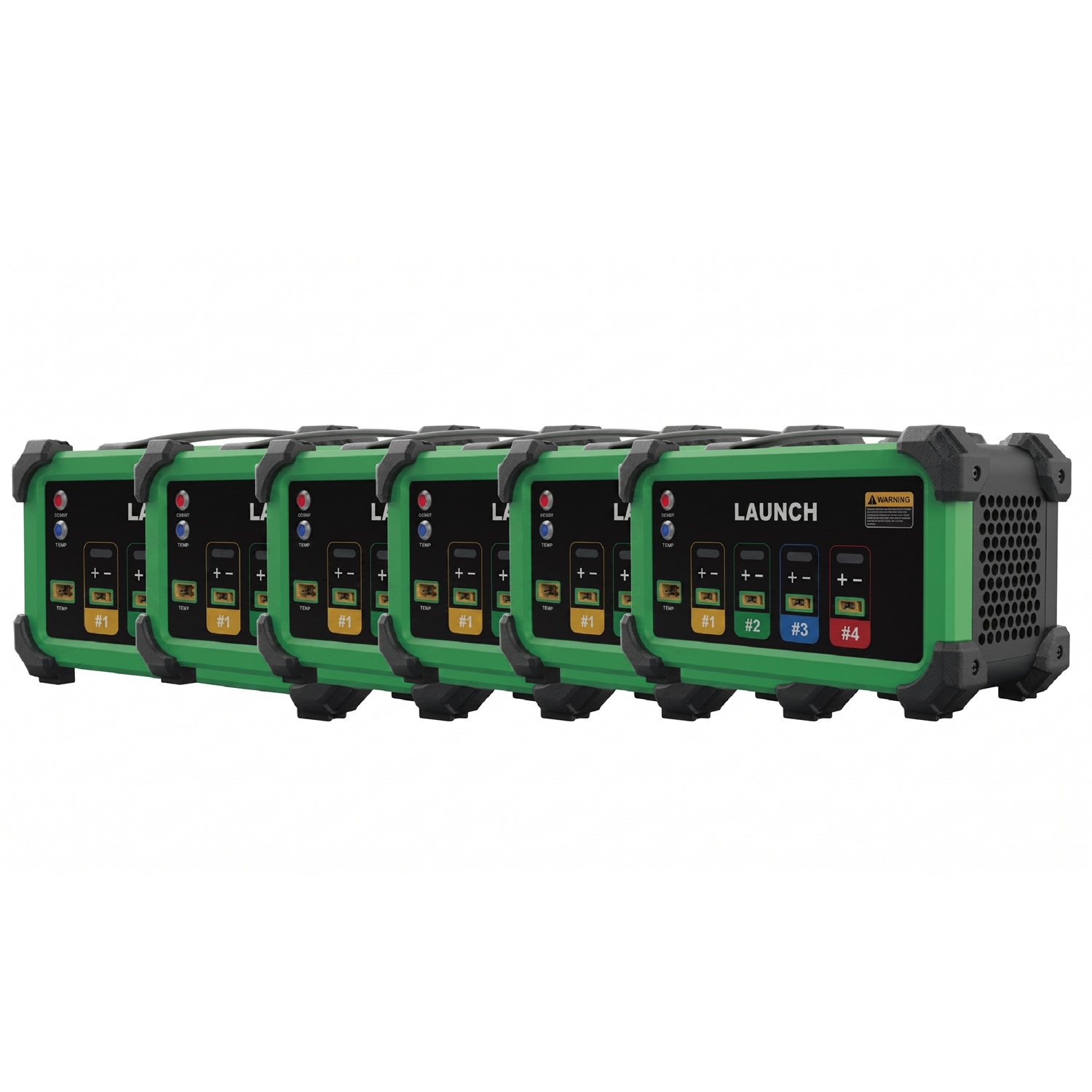

- 6 módulos ecualizadores.

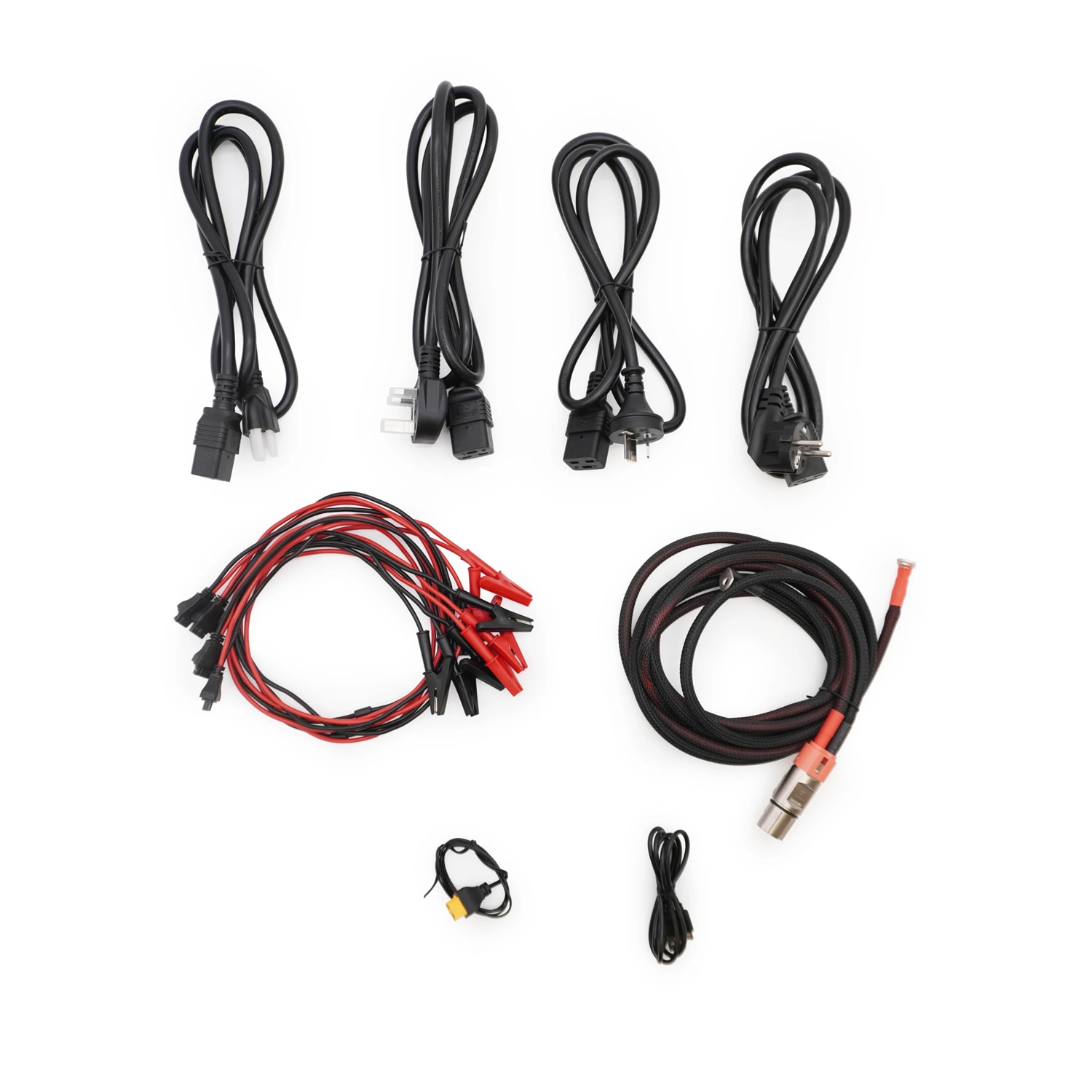

- Pinzas y cables de conexión.
- Accesorios correspondientes al kit.
- Manual / documentación del equipo según presentación del fabricante.
Importante
El Launch EVB 624 está destinado a trabajos técnicos sobre sistemas de baterías de alto voltaje. Su uso debe realizarse únicamente por personal capacitado y aplicando los procedimientos de seguridad correspondientes para vehículos eléctricos e híbridos.
Este equipo no es un cargador convencional de baterías de 12V. Es una herramienta profesional para balanceo y ecualización de celdas en paquetes de baterías HV.
