Descripción
La herramienta Punta Logica PS100 es el Probador de Circuitos Eléctricos más revolucionario hasta el momento. Se caracteriza por contar con un AVOmetro (Amper-Volt-Ohm), Luz de prueba y Linterna integradas, indicador de Circuito en Corto, Activador de Relevadores y Componentes eléctricos, probador de Continuidad e indicador de Circuitos con Tierra Deficiente. El PowerScan es definitivamente la mejor opción en versatilidad de funciones y accesibilidad de precio, permitiendo a los usuarios la comprobación de circuitos directamente y a un paso. Es una herramienta imprescindible para los técnicos que buscan una solución rápida y precisa para el diagnóstico de sistemas eléctricos.
FUNCIONES DESTACADAS DE LA PUNTA LÓGICA PS100: |
|
|---|---|
| • Prueba señales de redes y sensores CAM y CAN | |
| • Mide voltajes en baterías de 6V, 12V, y 24V | |
| • Entrega un rango máximo de 10 amperios; si se supera, el fusible térmico se dispara, apareciendo un icono en pantalla. Hay que esperar 15 segundos antes de presionar el botón de reinicio. | |
============================================================
EJEMPLOS DE FUNCIONES: |
|
|---|---|
| • Comprobación de marcha mínima | |
| • Prueba de señal del sensor CMP | |
| • Graficación de señales senoidales y de media onda, como las de sensores ABS | |
| • Comprobación de señales en líneas de datos, verificando la comunicación entre módulos | |
| • Prueba de continuidad en cables o fusibles | |
| • Prueba de componentes como bombas de combustible, elevadores, motores de arranque y elevavidrios | |
| • Verificación de frecuencias de señales, como ondas cuadradas y senoidales | |
============================================================

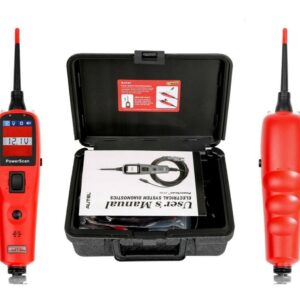

CONTENIDO INCLUIDO: |
|
|---|---|
| • Manual de instrucciones | |
| • PowerScan PS100 Autel | |
| • Punta desmontable aislada con goma | |
| • Adaptador de 12V para el encendedor del vehículo, útil para trabajos en el interior | |
| • Pinzas caimán para conexión directa a la batería | |
| • Extensión flexible de más de 6 metros | |
============================================================
CARACTERÍSTICAS ADICIONALES: |
|
|---|---|
| • Caimán negativo para pruebas de actuadores | |
| • Bocina indicadora de polaridad o continuidad | |
| • Botón redondo para cambiar de menú | |
| • Botón de doble paso para proporcionar voltaje positivo o negativo | |
| • Botón «Release Brake» para liberar el fusible térmico | |
| • Pantalla LCD a color bien iluminada | |
| • Dos LEDs blancos que funcionan como linterna | |
============================================================
ESPECIFICACIONES: |
|
|---|---|
| • Pantalla: | Pantalla a color TFT (160 x 128 ppp) |
| • Temperatura de funcionamiento: | De 0 a 60 °C (de 32 a 140 °F) |
| • Alimentación externa: | 12,0 o 24,0 V suministrados por la batería del vehículo |
| • Dimensiones (Longitud x Anchura x Altura): | 126 mm (4,96”) x 46,5 mm (1,83”) x 35 mm (1,38”) |
| • Peso neto (NW): | 0,105 kg (0,23 lb) |
| • Peso bruto (GW): | 0,726 kg (1,6 lb) |
============================================================
IMPORTANTE:
Nunca conectar a una batería que no sea del vehículo, para evitar daños en los dispositivos probados.
No cuenta con protección en caso de conexión inversa.
Es un graficador, no un osciloscopio; hace un promedio de señales y no una lectura exacta.
