Descripción
Descripcion del producto:
GODIAG GT-100 es la plataforma de prueba más reciente para la detección de comunicación del protocolo OBDII y mantenimiento/diagnóstico/programación/codificación de ECU. Antes de conectarse a sus costosas herramientas de escaneo, puede usar la caja de conexiones GT-100 OBDII para verificar que las redes se estén comunicando correctamente o que haya alimentación y conexión a tierra adecuadas para el conjunto de la caja. En caso de que no tenga la alimentación o conexión a tierra adecuada, sus costosas herramientas de escaneo pueden quemarse.

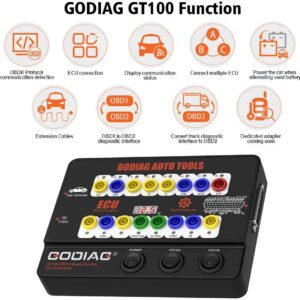

FUNCIONES PRINCIPALES:

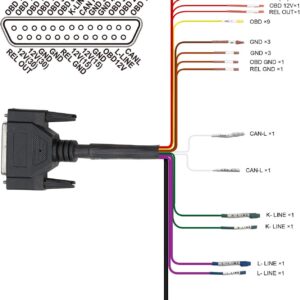

• Visualización de voltaje y corriente: la caja de conexiones GT-100 OBDII se conecta con el módulo ECU a través del conector banana o el conector DB25. Puede juzgar fácilmente si su cable se ha conectado correctamente o si el módulo de la ECU está en buenas condiciones.

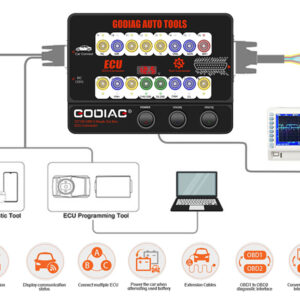

• Verificación de señal de comunicación: Después de conectar la herramienta de diagnóstico y programación al puerto OBD2 del GT100, seleccione el modelo de automóvil y la función que desea realizar. Luego verá en GT-100 que la luz indicadora de protocolo se encenderá o parpadeará; si el indicador no se enciende, indica que la herramienta de diagnóstico y programación tiene una conexión incorrecta o que la máquina está dañada.

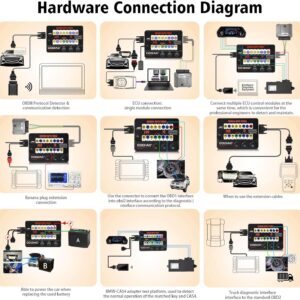

• Conexión de ECU o conexión de módulos de ECU de múltiples vehículos: Al conectar uno o varios módulos de control de ECU al mismo tiempo, la caja de conexiones GT-100 ayuda para programar y diagnosticar.
• Conexión de extensión de enchufe tipo banana: extienda la interfaz OBDII de 16 pines del automóvil para indicarle si la conexión de la interfaz OBDII es buena o no, lo cual es conveniente para la prueba de la forma de onda de voltaje de la interfaz OBDII.
• Conversión de la interfaz de diagnóstico OBD1 a OBD2: Utilice el conector para convertir la interfaz OBD1 en una interfaz OBD2 de acuerdo con el protocolo de comunicación de la interfaz de diagnóstico.

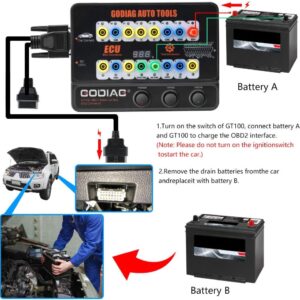

• Con la ayuda de la caja de ruptura GT-100 podrá reemplazar la nueva batería B por la batería usada en el automóvil, lo que asegurará que el automóvil tenga plena potencia para evitar la pérdida de datos y el bloqueo de audio o el mal funcionamiento debido a la falta de energía en el módulo de control de la ECU.

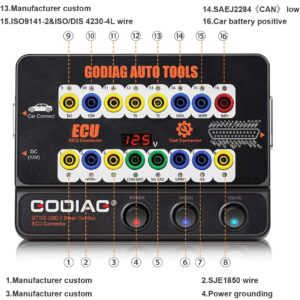

Indicador LED: el LED GT100 indicará si la interfaz de diagnóstico OBDII tiene una buena comunicación con el automóvil. Fácil de usar, sin necesidad de una computadora para trabajar, ahorra tiempo y dinero.
El paquete incluye:
- 1 unidad xHost
- 1 unidad xCable de extensión OBD 2 en 1
- 1 unidad xCable de puente de color
- 1 unidad xFuente de alimentación 12V
- 1 unidad xResistencia 120 ohm
- 6 piezas xConector Banana
- 24 piezas xAccesorios de cable, conector hembra Dupont de 2,54mm
