Descripción

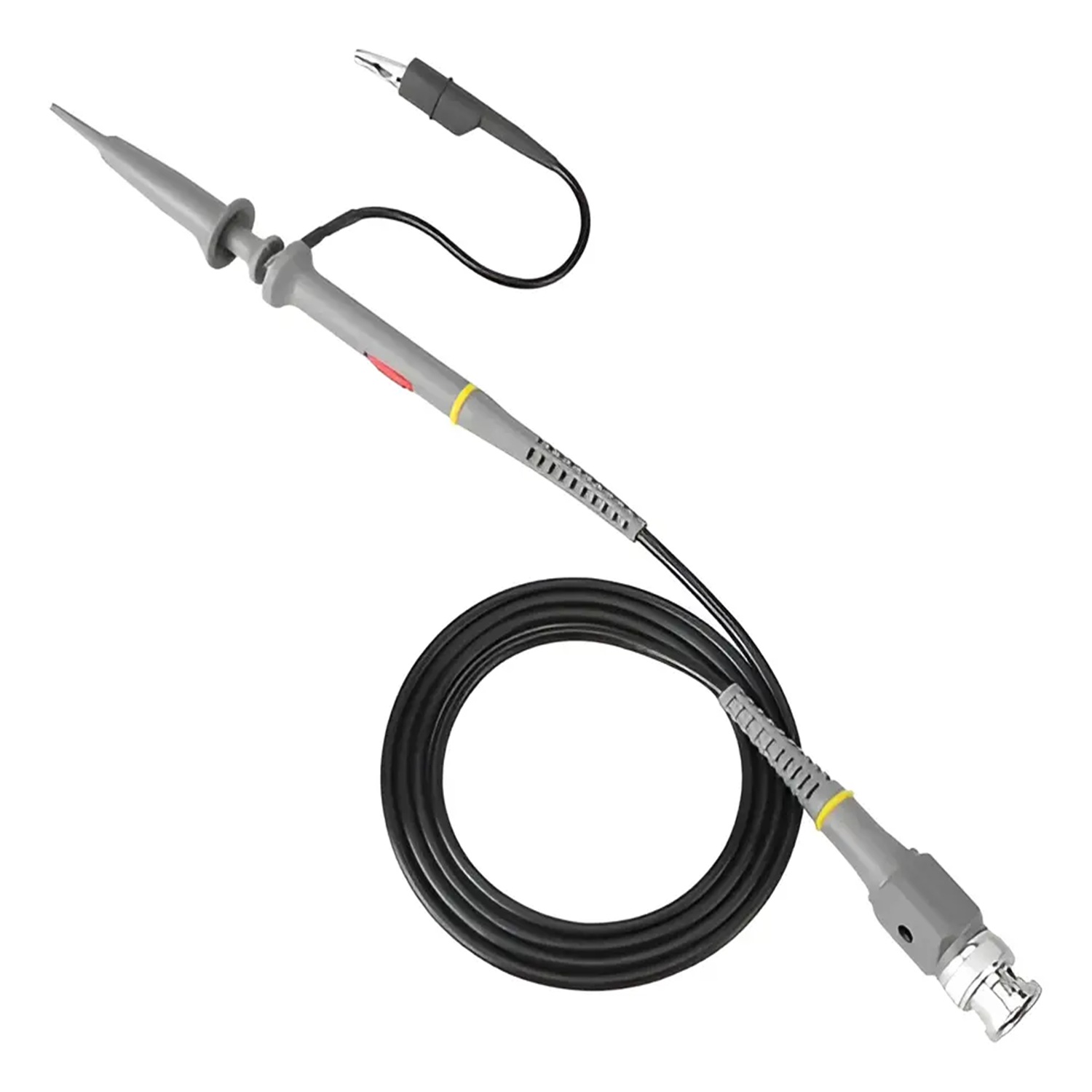

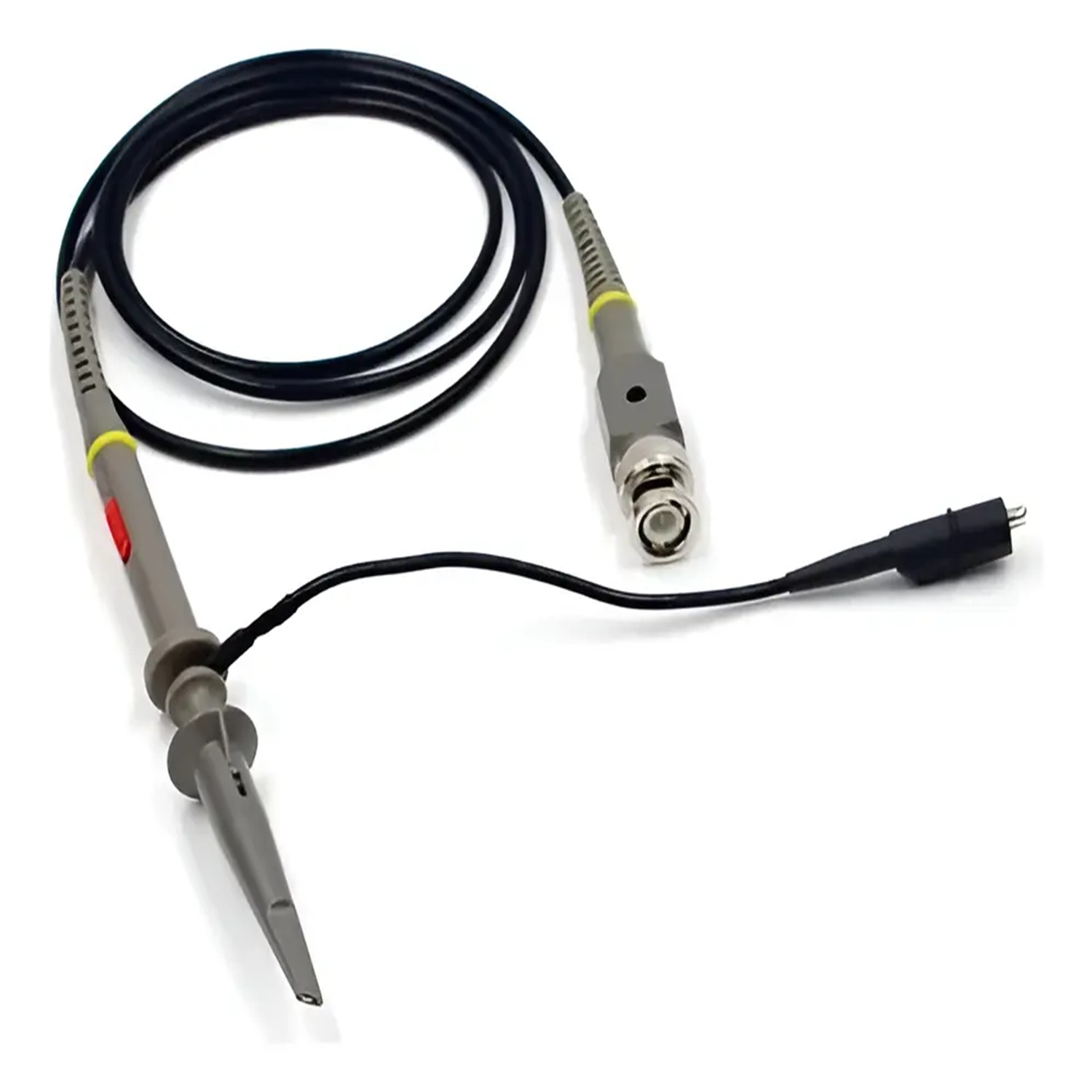

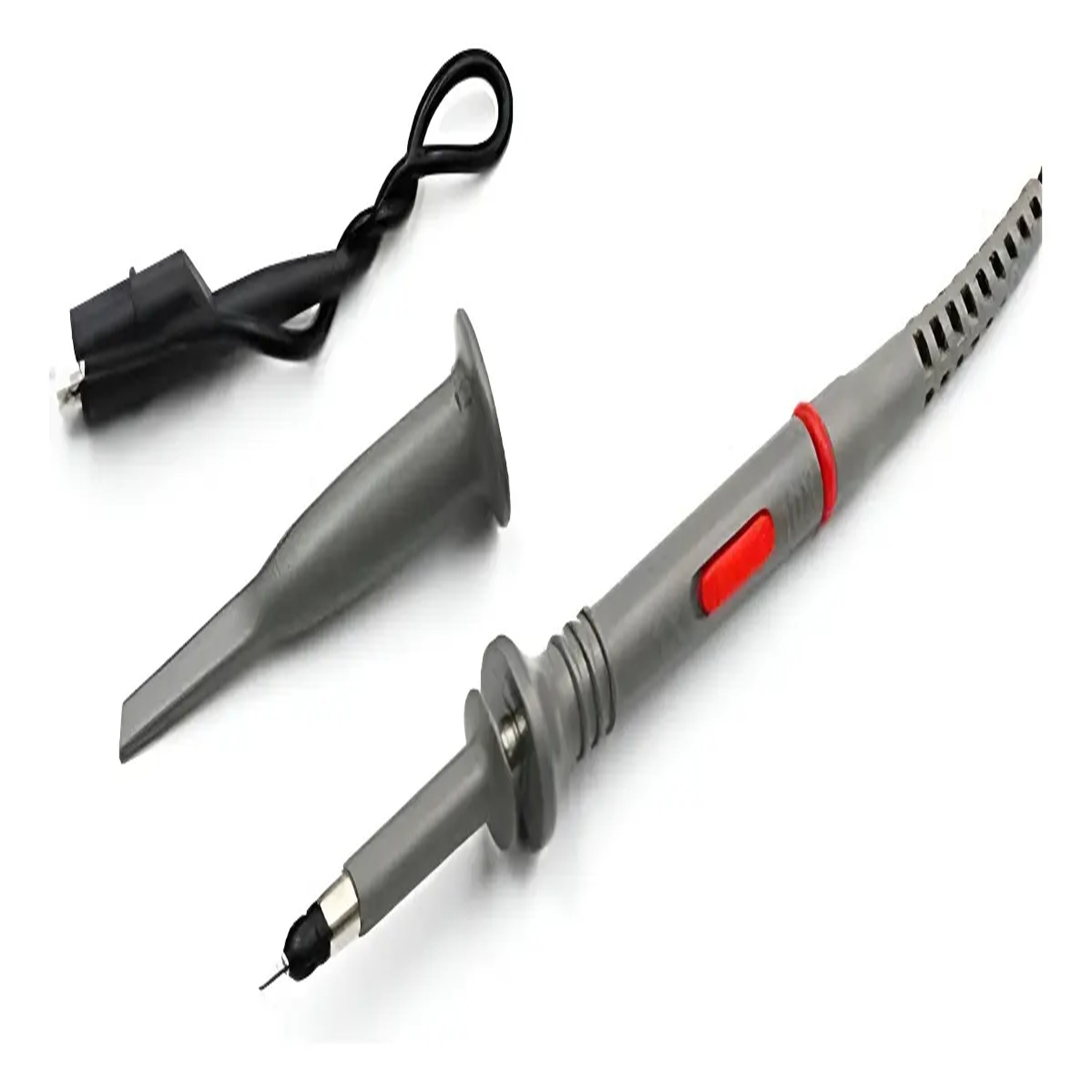

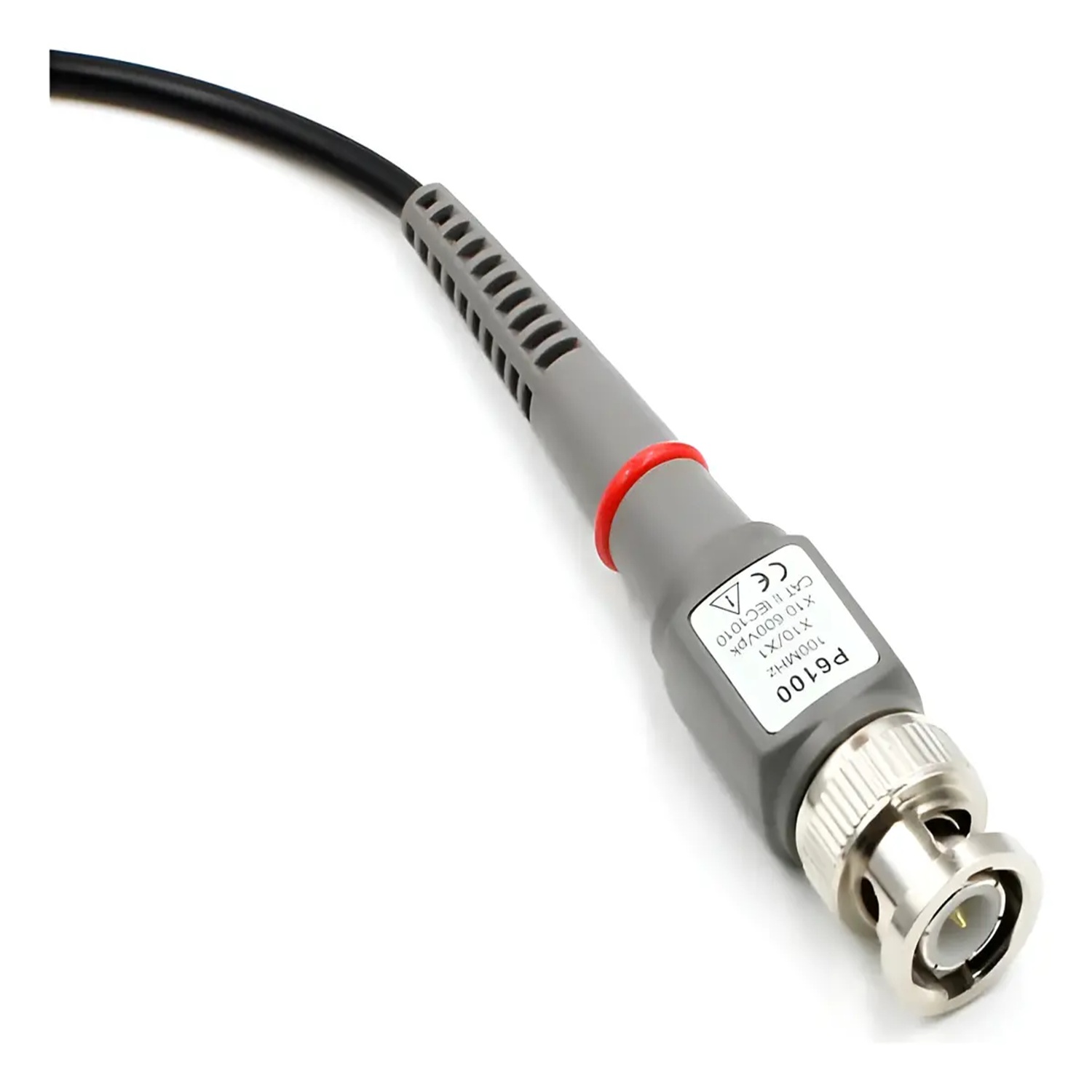

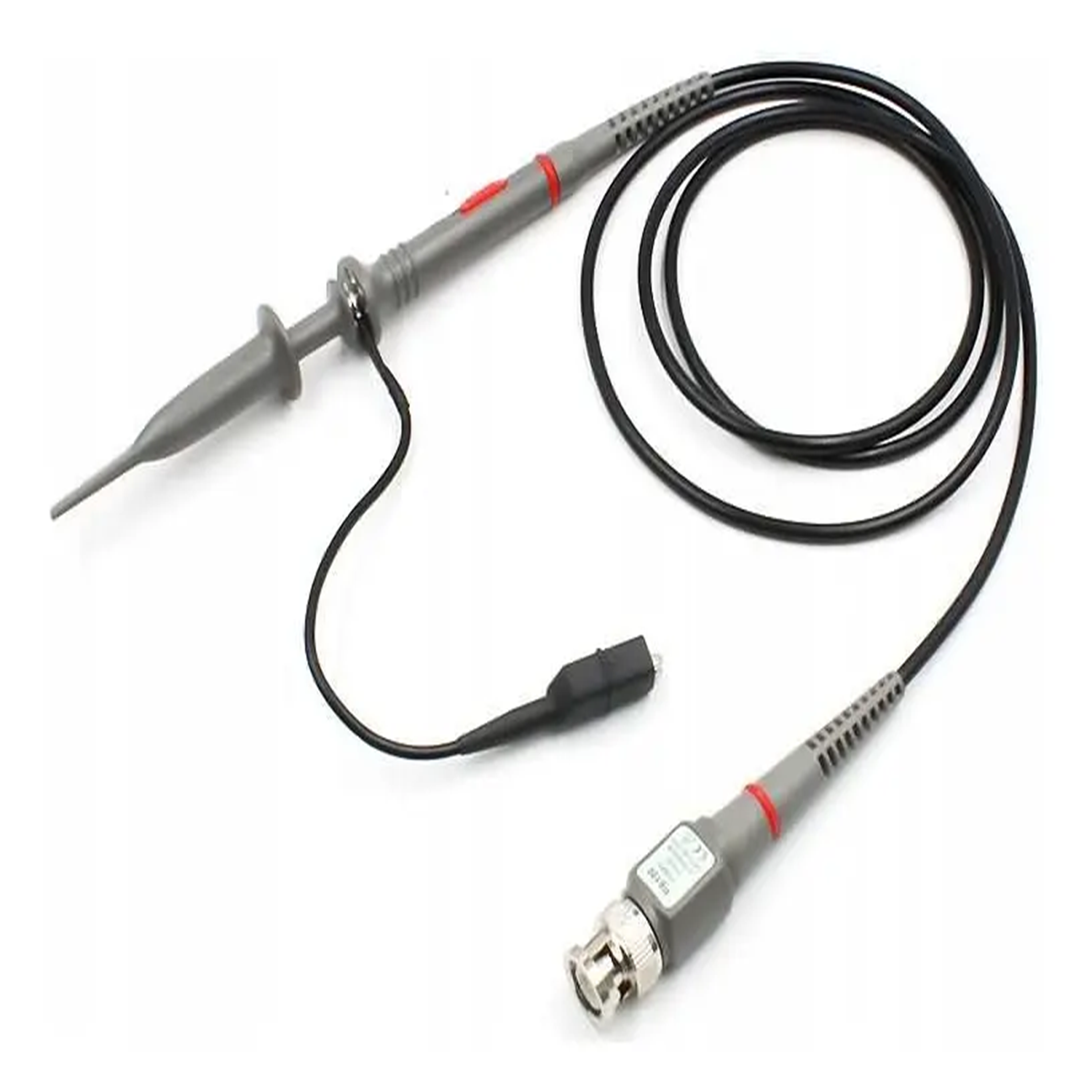

Sonda para Osciloscopio FNIRSI P6100 100MHz X1/X10 BNC
La FNIRSI P6100 es una sonda pasiva para osciloscopio diseñada para realizar mediciones precisas en electrónica, mantenimiento industrial, laboratorios, educación técnica y diagnóstico electrónico. Gracias a su ancho de banda de hasta 100 MHz y su selector de atenuación X1/X10, permite adaptarse a una amplia variedad de aplicaciones de análisis de señales analógicas y digitales.
Equipada con conector BNC estándar, es compatible con la mayoría de los osciloscopios digitales del mercado, incluyendo equipos FNIRSI, Hantek, Rigol, Siglent, UNI-T, OWON, Tektronix y otras marcas que utilizan entrada BNC convencional. :contentReference[oaicite:1]{index=1}
Características Principales
- Ancho de banda de hasta 100 MHz.
- Selector de atenuación X1 / X10.
- Conector BNC estándar de amplia compatibilidad.
- Baja capacitancia para minimizar la distorsión de la señal.
- Cable blindado de aproximadamente 120 cm.
- Ajuste de compensación para una medición más precisa.
- Diseño liviano y resistente para uso profesional y educativo.
Aplicaciones
- Diagnóstico y reparación de placas electrónicas.
- Análisis de señales PWM.
- Medición de señales digitales y analógicas.
- Reparación de fuentes switching.
- Laboratorios de electrónica y centros educativos.
- Desarrollo de proyectos electrónicos.
- Diagnóstico electrónico automotriz.
- Equipos industriales y de automatización.
Especificaciones Técnicas
| Marca | FNIRSI |
| Modelo | P6100 |
| Tipo | Sonda pasiva para osciloscopio |
| Ancho de banda | DC a 100 MHz |
| Atenuación | X1 / X10 seleccionable |
| Resistencia de entrada | 1 MΩ (X1) / 10 MΩ (X10) |
| Capacitancia de entrada | 85-120 pF (X1) / 18,5-22,5 pF (X10) |
| Rango de compensación | 10 pF – 30 pF |
| Tiempo de subida | < 3,5 ns |
| Tensión máxima | 200 V (X1) / 600 V (X10) |
| Longitud del cable | 120 cm |
| Conector | BNC |
| Peso | 80 g |
Compatibilidad
Compatible con la mayoría de los osciloscopios digitales equipados con entrada BNC estándar, incluyendo equipos de las marcas FNIRSI, Hantek, Rigol, Siglent, UNI-T, OWON, Tektronix y otras plataformas de medición electrónica. :contentReference[oaicite:2]{index=2}
Contenido del Paquete
- 1 x Sonda para osciloscopio FNIRSI P6100.
La FNIRSI P6100 es una solución práctica y confiable para técnicos, estudiantes, ingenieros y profesionales que necesitan realizar mediciones precisas en circuitos electrónicos con una excelente relación entre rendimiento y costo. :contentReference[oaicite:3]{index=3}
